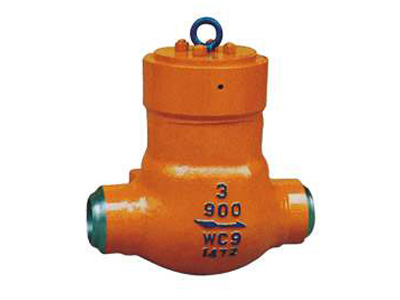

電站高溫止回閥 高溫高壓電站止回閥-H64Y/H61Y高溫高壓電站止回閥產品引用標準
設計與制造：ANSI B16.34 E101
結構長度：ANSI B16.10 E101
壓力溫度等級：ANSI B16.34 E101
試驗與檢驗：API598 E101
高溫高壓電站止回閥-H64Y/H61Y高溫高壓電站止回閥產品用途 |
磅級電站旋啟式止回閥適用于Class1500～2500Lb，工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。 |
產品結構特點 |
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。 2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接，適應不同的接管要求。 4.閥門耐壓部件選用優質耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。 5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。 6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。 7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。 |
高溫高壓電站止回閥-H64Y/H61Y高溫高壓電站止回閥主要零件的材料說明
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
閥瓣 |
WCB |
WC1 |
WC6 |
WC9 |
搖桿 |
WCB |
WC1 |
WC6 |
WC9 |
閥座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
銷軸 |
1Cr17Ni2 |
20Cr1Mo1V1A |
||
填料 |
增強柔性石墨 |
|||
