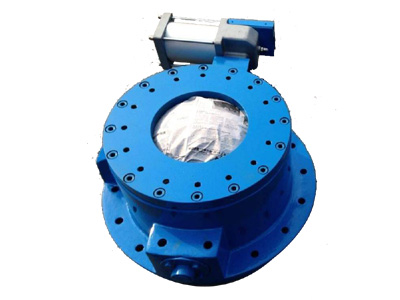

氣動圓頂閥采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。

應用范圍

氣動圓頂閥廣泛應用于煤化工、石油化工、橡膠、造紙、制藥等管道中作介質的分流合流或流向切換裝置。

主要參數

氣動圓頂閥公稱通徑：DN50mm-DN300mm；

氣動圓頂閥公稱壓力：PN1.0MPa-1.6MPa；

氣動圓頂閥溫度范圍：-29℃-300℃。

YDF-B氣動圓頂閥YDF-A氣動進料圓頂閥/氣動耐磨圓頂閥YDF充氣式圓頂閥/倉泵進料閥透氣閥/充氣式氣動圓頂閥/充氣式進料閥/充氣式球形氣鎖閥適用于通過松散、干燥、非粘性、可流動的固體物料密封輸送系統，特別是發電廠的灰渣系統。圓頂閥的關閉由半球形閥芯和可沖氣的橡膠密封圈來實現，閥門的開啟和關閉在無壓力狀態下進行，并采用氣電聯合控制，通過閥芯的遠程控制，該閥門具有開啟靈活，使用壽命長的特點。

圓頂閥又叫倉泵進料閥、透氣閥、充氣式圓頂閥、充氣式進料閥，它可以切斷進入壓力罐的流動料流或者靜止料柱，然后關閉實現密封。從而保證壓力罐的充填率為100％，且無須依賴于發送罐的料位計，所以控制原理簡單可靠。當處理磨琢性物料時，內嵌于圓頂閥座的可膨脹壓力密封圈，保證閥門前后的工作壓力差。彈性的可膨脹密封圈可以?xún)?nèi)陷物料顆粒，避免了由于壓差作用物料顆粒發生滑動，對閥座和密封圈的磨損。旋轉中的穹形閥芯在閥體內的位移動作使密實的物料柱得以轉動，被物料完全填滿的圓頂閥因而能穿過塞滿的物料關閉并密封。

特點：

1.無摩擦啟閉，開啟自如，不易卡澀，并且保證密封面在啟閉過程中無摩擦損耗；啟閉速度快。

2.關閉后密封充氣，柔性密封圈在高壓作用下，緊緊貼在圓頂上，其結合面呈帶狀，密封性能好。

3.曲軸設計，閥門開啟是全截面通流，并保護圓頂閥密封圈；

4.自動監測密封氣壓并有報警功能，確保密封良好；

YDF充氣式圓頂閥是一種新型的快速關閉閥門，它采用先進的氣封式結構，閥門啟閉時閥芯與可充氣密封圈之間無接觸，密封圈采用特殊配方橡膠制成，可廣泛應用于粉狀物料的密封，是氣力輸送系統中的關鍵部件，廣泛應用于電力、冶金、化工、食品、制藥等領域。閥芯動作時與密封圈無接觸、運行阻力小、使用壽命長。

圓頂閥閥芯根據使用場合的不同，采用不同材料，表面進行不同硬化處理方式，利用閥芯光滑堅硬的表面，可保證與橡膠密封圈良好的緊密接觸，以確保密封的可靠。橡膠密封圈采用特種橡膠制成，具有耐高溫、耐腐蝕、耐磨損、耐老化等特點，使用壽命長。閥門開啟時，料口全流通無阻擋。該閥適用于氣體、液體、半流體及固體粉末等物質。氣動執行器采用直線汽缸或扇形氣缸全封閉驅動，輸出扭距大，性能可靠，可滿足在惡劣工況條件下工作。
