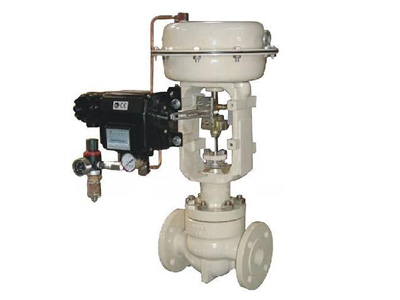

氣動薄膜三通調節閥應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
產品工作原理和用途：
氣動薄膜三通調節閥應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
產品結構特點：
ZJHF、ZJHH氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。氣動薄膜三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
產品性能參數：
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
分流 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
||||||
額定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
1000 |
1600 |
||||||||
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||
固有流量特性 |
直線、拋物線 |
||||||||||||
固有可調比R |
30：1 |
||||||||||||
工作溫度t（℃） |
普通型：鑄鐵-20～200、鑄鋼-40～250、鑄不銹鋼-60～250 散熱型：鑄鋼-40～450、鑄不銹鋼-60～450 |
||||||||||||
兩種介質溫度差t（℃） |
鑄鐵≤150、鑄鋼和鑄不銹鋼≤200 |
||||||||||||
信號范圍Pr（kpa） |
20～100 |
||||||||||||
氣源壓力Ps（MPa） |
0.14～0.4 |
||||||||||||
允許泄漏量l/h |
10-4×閥額定容量 |
||||||||||||
允許壓差△P（MPa） |
0.86 |
0.75 |
0.48 |
0.31 |
0.27 |
0.18 |
0.11 |
0.12 |
0.09 |
0.05 |
0.04 |
0.02 |
|
產品主要零件材料：
零件名稱 |
材料 |
閥 體 上下閥蓋 |
HT200 |
ZG230-450 |
|
ZG1Cr18Ni9Ti |
|
閥芯、閥座、閥桿 |
1Cr18Ni9 |
密封墊 |
橡膠石棉板 |
不銹鋼纏繞墊 |
|
填料 |
聚四氟乙烯 |
上下膜蓋 |
A3鋼板 |
膜片 |
35CrMoA |
35、A3 |
|
支架、頂盤 |
HT200 |
壓縮彈簧 |
60Si2Mn |
波紡薄膜 |
5806膠夾480D尼龍66網眼布 |
產品主要尺寸：
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
635 |
720 |
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
740 |
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
540 |
612 |
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
540 |
612 |
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
540 |
612 |
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
792 |
1203 |
1234 |
散熱片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
989 |
1525 |
1554 |
|
D(mm) |
285 |
360 |
470 |
||||||||||
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
450 |
550 |
600 |
|
